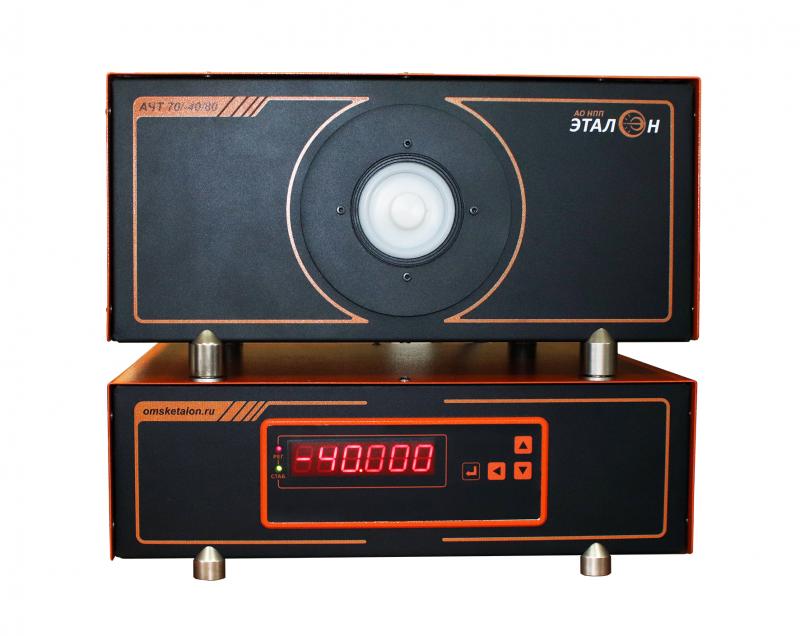

Излучатели в виде модели абсолютно черного тела АЧТ 70/-40/80

Излучатели в виде модели абсолютно черного тела АЧТ 70/-40/80

Отзывов: 3

Добавить отзыв

предназначен для настройки, поверки и калибровки средств бесконтактного измерения температуры (пирометров полного и частичного излучения, сканирующих пирометров и тепловизионных систем) в диапазоне температур от минус 40 до плюс 80 °С в лабораторных и цеховых условиях.
Цена и срок изготовления по запросу

АНАЛОГИ: Micron M340, Фирма “Advanced Energy", США Излучатели в виде модели абсолютно черного тела LAND серий P и R, P100I, P80P, Фирма "LAND Instruments International"

| МКСН.065142.003 ТУ

| АЧТ 70/-40/80 является эталонным излучателем в виде модели абсолютно черного тела второго разряда

НАЗНАЧЕНИЕ:

Излучатель в виде модели абсолютно черного тела АЧТ 70/-40/80 (в дальнейшем – АЧТ, излучатель) предназначен для настройки, поверки и калибровки средств бесконтактного измерения температуры (пирометров полного и частичного излучения, сканирующих пирометров и тепловизионных систем) в диапазоне температур от минус 40 до плюс 80 °С в лабораторных и цеховых условиях.

Излучатель является стационарным, однофункциональным, ремонтируемым в условиях предприятия-изготовителя изделием.

ПРЕИМУЩЕСТВА ИЗЛУЧАТЕЛЯ В ВИДЕ МОДЕЛИ АБСОЛЮТНО ЧЕРНОГО ТЕЛА АЧТ 70/-40/80:

удобно в обслуживании, простота использования;
полость излучения имеет цилиндрическую форму и рельефную поверхность стенок и дна, что в совокупности со специальным покрытием обеспечивает высокую излучательную способность, не менее 0,997;
быстрый выход на температурный режим;
автономность (подключение осуществляется только к сети 220В);
сухоблочная конструкция (не используется теплоноситель).

Как проводится поверка на Излучателе в виде модели абсолютно черного тела АЧТ 70/-40/80 можно посмотреть на видео на нашем RuTube канале.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	АЧТ 70/-40/80
Диапазон воспроизводимых температур, °С	*минус 40 … 80**
Используемый блок управления	БУ-10
Коэффициент излучения полости, не менее	0,997
Диаметр излучающей полости, мм	70
Глубина излучающей полости, мм	270
Разряд	2-ой
Время выхода излучателя с (20±5) ºС на указанные стационарные режимы, мин, не более: 50 °С; 80 °С; минус 10 °С минус 40 ºС	Нормир. 35 90	Факт. 20 60
Время перехода с одного стационарного режима на другой, мин, не более	25
Дрейф температуры излучателя за 15 минут для стационарного режима поддержания температуры, ºС, не более	±0,1
Нестабильность поддержания температуры излучателя в стационарном режиме в течение 15 минут, ºС, не более	0,1
Доверительная погрешность излучателя при доверительной вероятности 0,95, ºС, не более от минус 40°С до 0°С от 0°С до плюс 80 °С где t_уст – установленная температура, ºС	±1,0 ±(1+0,004∙tуст )
Связь с ЭВМ	RS-232
Вид климатического исполнения по ГОСТ 15150-69	УХЛ 4.1 с категорией размещения 4.2
Рабочие условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность воздуха, % Давление, кПа	20±5 от 20 до 80 от 84 до 106,7 (от 630 до 800 мм рт. ст.)
Питание	~ 220 В; 50 Гц
Максимальная потребляемая мощность, кВ∙А	1,0
Средняя наработка на отказ, ч, не менее	3000
Средний срок службы, лет, не менее	5
Габаритные размеры, мм, не более - излучателя теплового ИТ - блока управления БУ-10	455х230х375 455х160х375
Масса излучателя, кг, не более: - излучателя теплового ИТ - блока управления БУ-10	12,0 9,5
* При окружающей температуре не более 20 ºС
