Комплект термопреобразователей сопротивления платиновых для теплосчетчиков КТСПР 9514

Отзывов: 0

Добавить отзыв

предназначен для измерения разности температур в открытых и закрытых системах теплоснабжения.
Цена и срок изготовления по запросу

| ТУ 50-95 ДДШ2.822.019 ТУ

НАЗНАЧЕНИЕ:
комплект термопреобразователей сопротивления, подобранных в пару, предназначен для измерения разности температур в открытых и закрытых системах теплоснабжения.
Комплект состоит из двух термопреобразователей сопротивления

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

диапазон измеряемой разности температур 5...150 °С;
значения сопротивлений термопреобразователей сопротивления, входящих в комплект, при 0 °С (Ro), отличаются между собой на величину не более 0,01%;
значения W₁₀₀ термопреобразователей сопротивления, входящих в комплект, отличаются между собой на величину не более 0,0001;

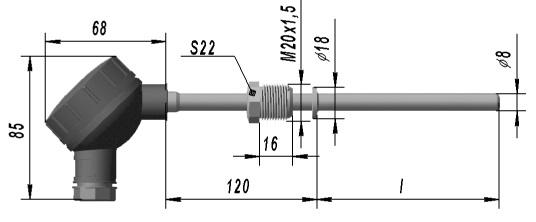

длина погружаемой части термопреобразователей сопротивления - 60; 80; 100; 120; 160; 200; 250; 320; 400; 500 мм;

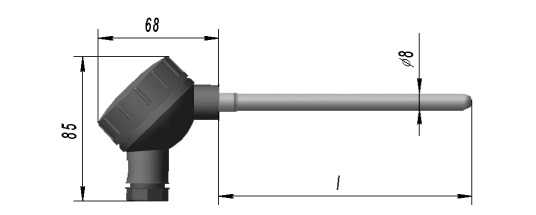

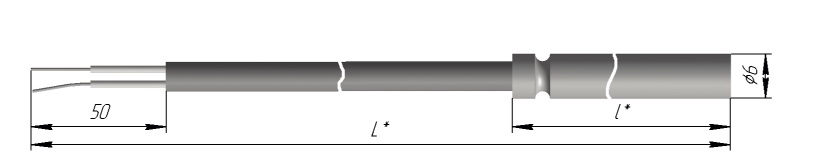

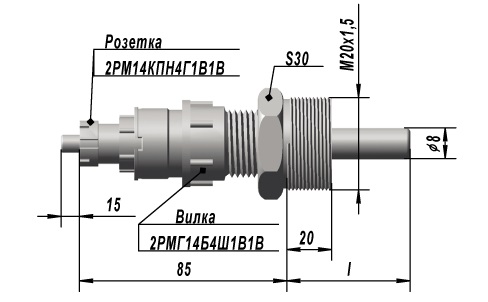

защищенность от воды и пыли со стороны выводов по ГОСТ14254 - IP54 (рис.1,2,3), IР00 (рис.4);
вероятность безотказной работы за 2000 ч - 0,98.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	КТСПР 9514
диапазон измеряемых температур, °C	0…+155
номинальная статическая характеристика (НСХ)	50П; 100П; 500П; 1000П
класс допуска	А, B
время термической реакции, с	8; 20
степень защиты от пыли и воды	IP54, IP00
материал защитной арматуры	12Х18Н10Т
номинальное значение α, °Cˉ¹; (W₁₀₀)	1,3910; 1,3850
диапазон условных давлений, МПа	0,1...25
устойчивость к вибрации	Группа исп.N3
вид климатического исполнения	ТВ1, ТВ2, Т0,32, Т3, У2, У3
