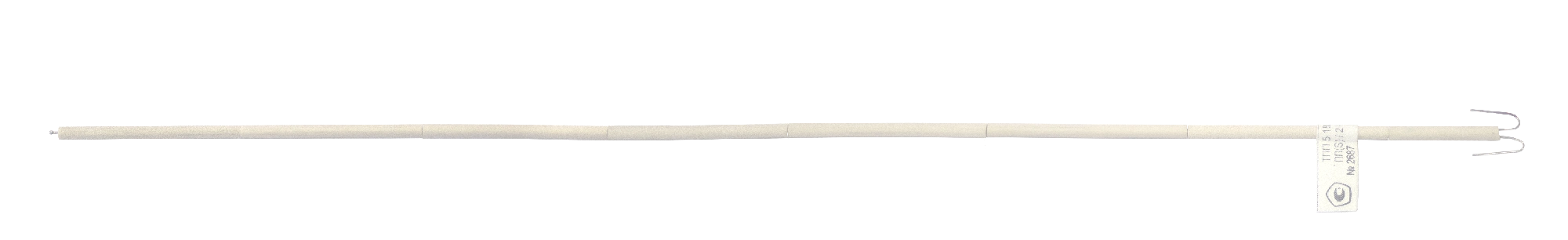

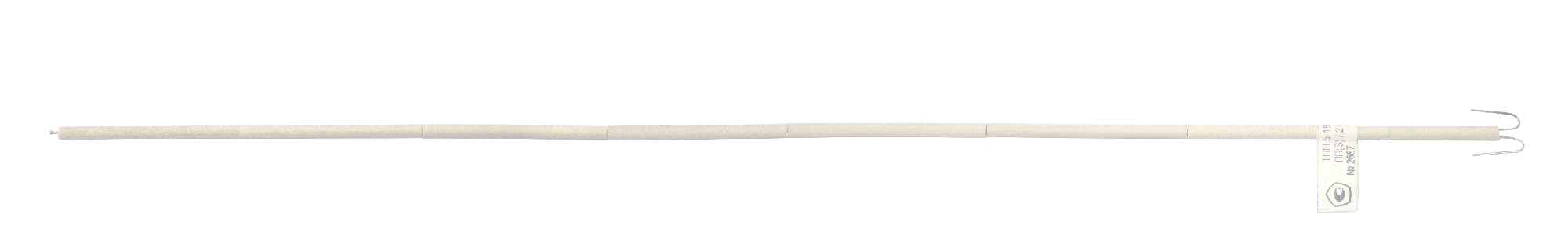

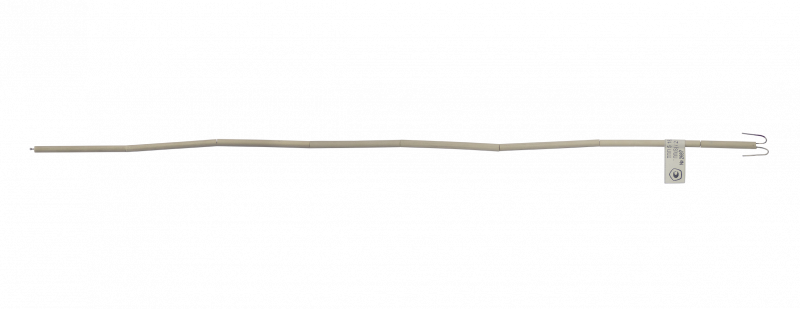

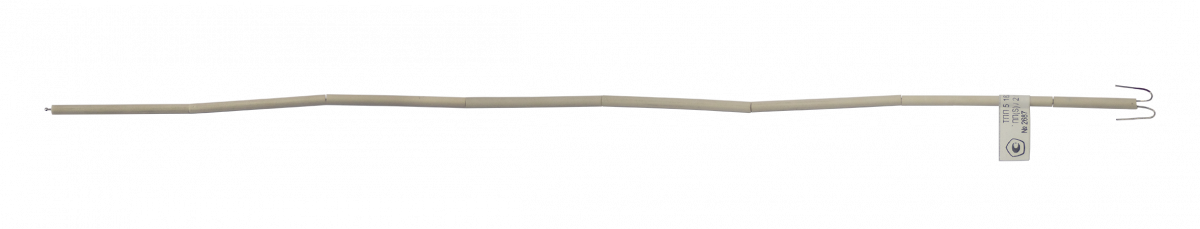

Преобразователь термоэлектрический ТПП 5 182 002, ТПР 5 182 003, ТПР 5 182 004 бескорпусные

Преобразователь термоэлектрический ТПП 5 182 002, ТПР 5 182 003, ТПР 5 182 004 бескорпусные

Отзывов: 0

Добавить отзыв

для измерения температуры в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалами термопары.
Цена и срок изготовления по запросу

| ТУ 50-91 ДДШ 2.821.004ТУ

Термоэлектрические преобразователи серий ТПП 5 182 002 и ТПР 5 182 003 ТПР 5 182 004 производства АО «НПП «Эталон» предназначены для точного измерения температуры в агрессивных газовых средах при экстремальном нагреве — до +1600 °C.

Это решение для металлургии, стекольного производства, керамической промышленности и лабораторных высокотемпературных печей.

Технические характеристики	ТПП	ТПР
Диапазон измеряемых температур, °C	0...+1400	+600...+1600
Номинальная статическая характеристика	ПП(S)	ПР(В)
Класс допуска	2	2, 3
показатель тепловой инерции, с	5
материал изоляции	керамика
Изоляция рабочего спая	не изолирован
диапазон условных давлений, МПа	-
материал термоэлектродов	(+)Пр-10 (-)ПлТ	(+)Пр-30 (-)Пр-6
Устойчивость к вибрации группа исп.	L3
Вид климатического исполнения	УЗ, Т3

Средняя наработка до отказа при:
- номинальных температурах - 6000 ч.
- верхнем пределе температур - 1000 ч. (ТПП), 1500 ч. (ТПР)

1. Работа на экстремальном нагреве до +1600 °C Использование термопар из драгоценных металлов (платинородий-платина ТПП и платинородий ТПР) с керамической изоляцией позволяет проводить измерения там, где обычные датчики полностью сгорают при +1200 °C. Это дает вам возможность контролировать температуру расплавов металла, стекла или процессов обжига футеровки без риска мгновенного разрушения сенсора и потери контроля над процессом.

2. Мгновенный контроль динамики нагрева (Инерционность 5 секунд) Бескорпусное исполнение с неизолированным рабочим спаем исключает тепловую задержку, характерную для датчиков в защитных чехлах. Вы получаете максимально быстрый отклик автоматики: система управления печью видит реальное изменение температуры практически в реальном времени. Это критически важно для предотвращения пережога дорогостоящего сырья и обеспечения однородности тонкого литья.

3. Химическая чистота и стабильность показаний Отсутствие металлического защитного корпуса гарантирует отсутствие диффузии примесей внутрь датчика, что часто становится причиной «дрейфа» показаний у дешевых аналогов. Вы сохраняете эталонную точность класса 2 и 3 на протяжении всего срока службы прибора — при условии эксплуатации в чистых окислительных или нейтральных газовых средах.

4. Надежность в условиях промышленной вибрации (L3) Конструкция выдерживает вибрационные нагрузки частотой от 5 до 500 Гц. Несмотря на использование тончайших проволок из драгоценных металлов, датчик сохраняет целостность на работающих установках вблизи механизмов подачи шихты или вентиляторов поддува, исключая ложные срабатывания системы защиты из-за обрыва цепи.

5. Экономия на монтаже и обслуживании Двухпроводная схема подключения является индустриальным стандартом для высокотемпературных применений. Вы экономите на закупке специализированного компенсационного кабеля сложной конструкции, а малый вес бескорпусного элемента упрощает его монтаж в футеровку печи.

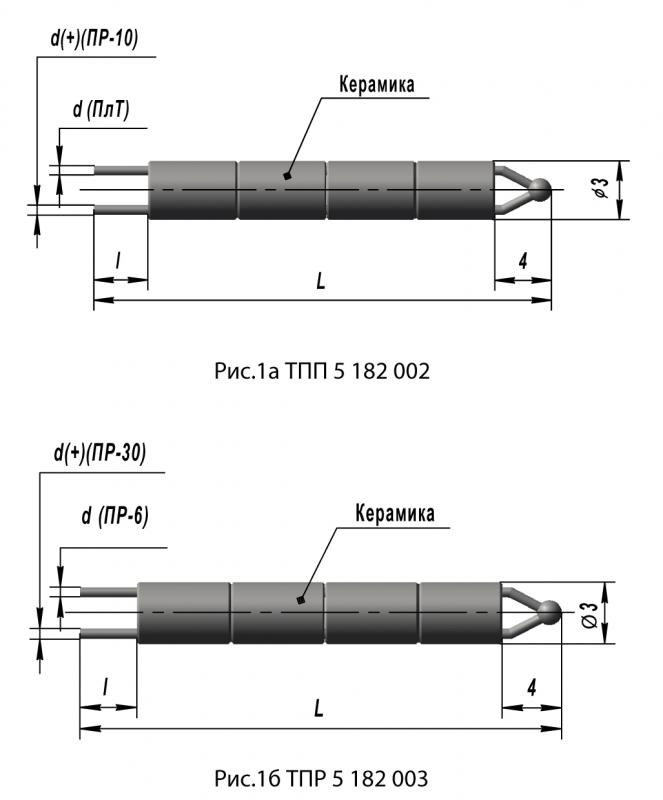

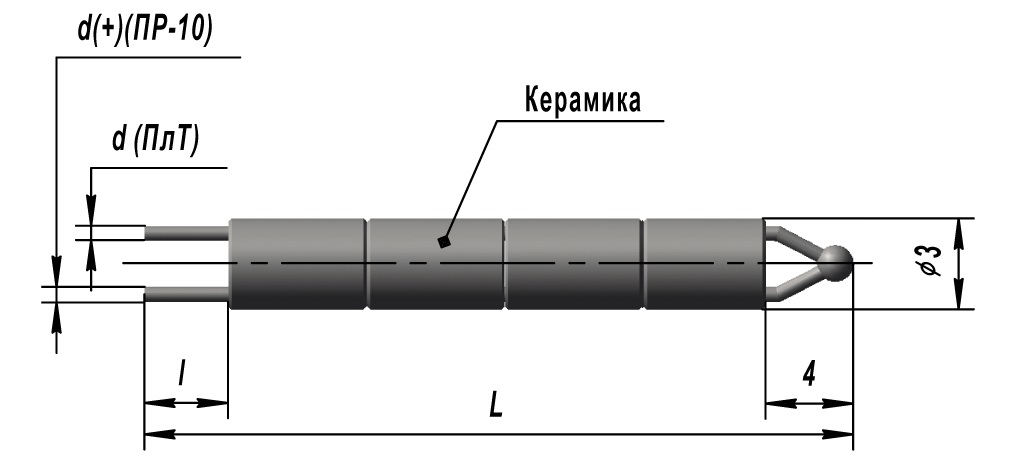

Рис.1а ТПП 5 182 002

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ	Размеры, мм			Масса, г
Класс допуска - 2	l	L	d
ТПП 5 182 002	l	L	d
-00	20	40	0,5	1,0
-01		50		2,0
-02		60		2,5
-03		80		3,0
-04		100		4,0
-05		120		6,6
-06		160		7,0
-07		200		8,0
-08		250		11,0
-09		320		13,0
-10		400		18,0
-11		500		24,0
-12		630		30,0
-13		800		38,0
-14		1000		45,0
-15	50	1250		56,0
-16		1600		74,0
-17		2000		93,0
-18		2500		119,0
-19		3150		149,0
-20		4000		170,0
-21		4500		187,0
-22		5000		210,0
-23		5600		215,0
-24		6300		240,0
-25		7100		270,0
-26		8000		305,0
-27		9000		337,0
-28		10000		365,0
-29	20	40	0,3	1,0
-30		50		1,0
-31		60		2,0
-32		80		2,0
-33		100		3,0
-34		120		4,0
-35		160		5,0
-36		200		6,0
-37		250		8,0
-38		320		10,0
-39		400		18,0
-40		500		20,0
-41		630		28,0
-42		800		39,0
-43		1000		50,0
-44	50	1250		54,5
-45		1600		58,0
-46		2000		60,0
-47		2500		75,0
-48		3150		90,0

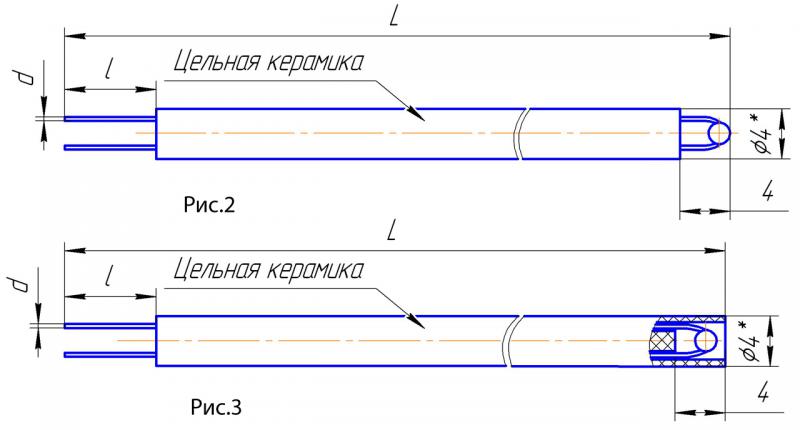

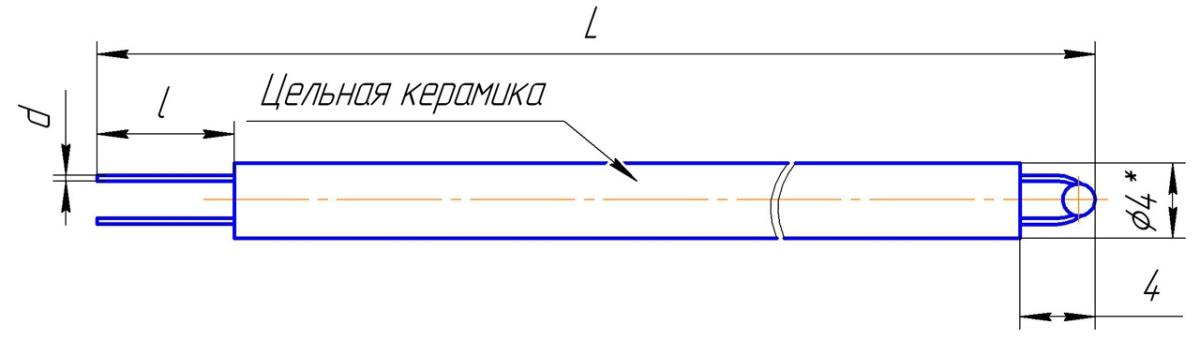

Рис.2

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ	Размеры, мм			Класс допуска
	l	L	d
ТПП 5 182 002-50	24	Определяется при заказе	0,30 или 0,50	2
ТПР 5 182 003-50				3
ТПР 5 182 004-50				2
Длина керамики не более 1 000 мм.

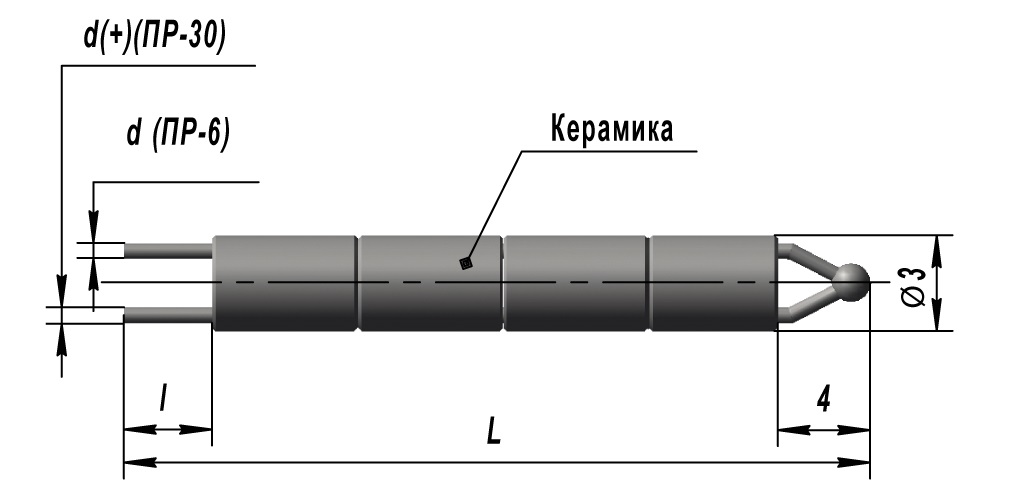

Рис.1б ТПР 5 182 003, ТПР 5 182 004

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ		Размеры, мм
Класс допуска - 3	Класс допуска - 2	l	L	d
ТПР 5 182 003	ТПР 5 182 004	l	L	d
-00	-00	20	40	0,5
-01	-01		50
-02	-02		60
-03	-03		80
-04	-04		100
-05	-05		120
-06	-06		160
-07	-07		200
-08	-08		250
-09	-09		320
-10	-10		400
-11	-11		500
-12	-12		630
-13	-13		800
-14	-14		1000
-15	-15	50	1250
-16	-16		1600
-17	-17		2000
-18	-18		2500
-19	-19		3150
-20	-20		4000
-21	-21		4500
-22	-22		5000
-23	-23		5600
-24	-24		6300
-25	-25		7100
-26	-26		8000
-27	-27		9000
-28	-28		10000
-29	-29	20	40	0,3
-30	-30		50
-31	-31		60
-32	-32		80
-33	-33		100
-34	-34		120
-35	-35		160
-36	-36		200
-37	-37		250
-38	-38		320
-39	-39		400
-40	-40		500
-41	-41		630
-42	-42		800
-43	-43		1000
-44	-44	50	1250
-45	-45		1600
-46	-46		2000
-47	-47		2500
-48	-48		3150

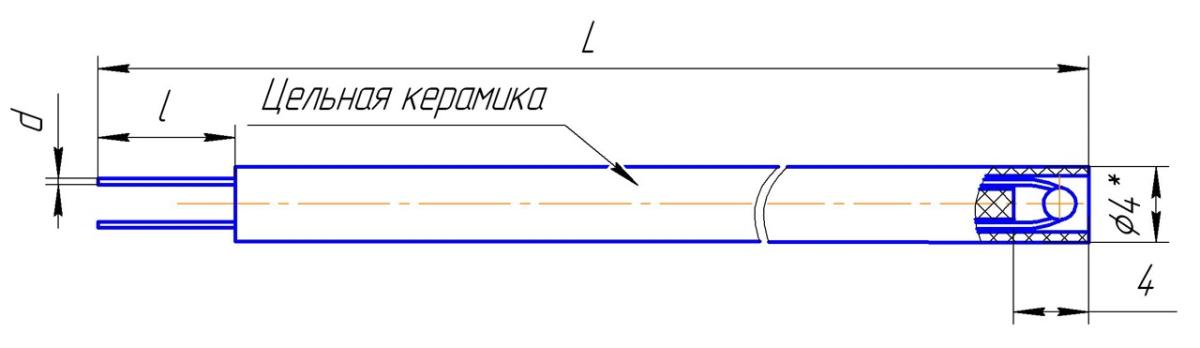

Рис.3

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ	Размеры, мм			Класс допуска
	l	L	d
ТПП 5 182 002-51	19	Определяется при заказе	0,30 или 0,50	2
ТПР 5 182 003-51				3
ТПР 5 182 004-51				2
Длина керамики не более 1 000 мм.
