Шкафы сбора и передачи данных ШСПД

Шкафы сбора и передачи данных ШСПД

Отзывов: 1

Добавить отзыв

предназначены для удаленного, автоматизированного сбора данных измерений с контроллеров типа СКЦД и логгеров типа ЛЦД-РМ и с другого совместимого оборудования производства АО «НПП «Эталон» с заданной периодичностью и передачи данных на сервер с последующей обработкой данных на IBM
Цена и срок изготовления по запросу

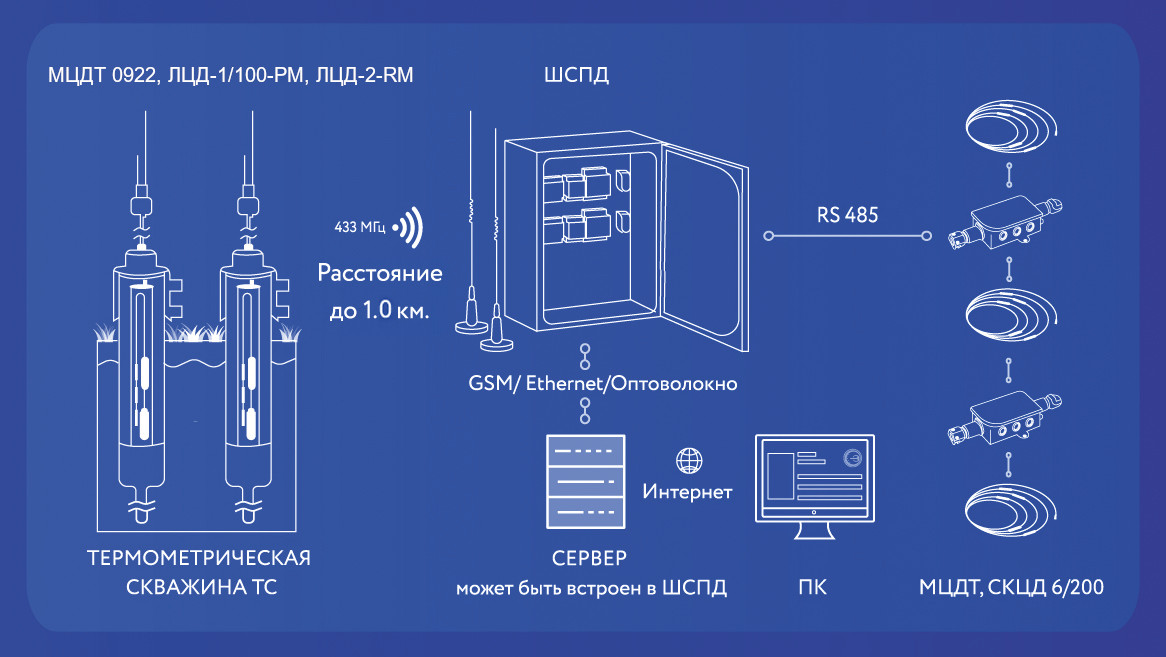

КОНФИГУРАЦИЯ СЕТИ ГЕОТЕХНИЧЕСКОГО МОНИТОРИНГА

| МКСН.405544.035 ТУ

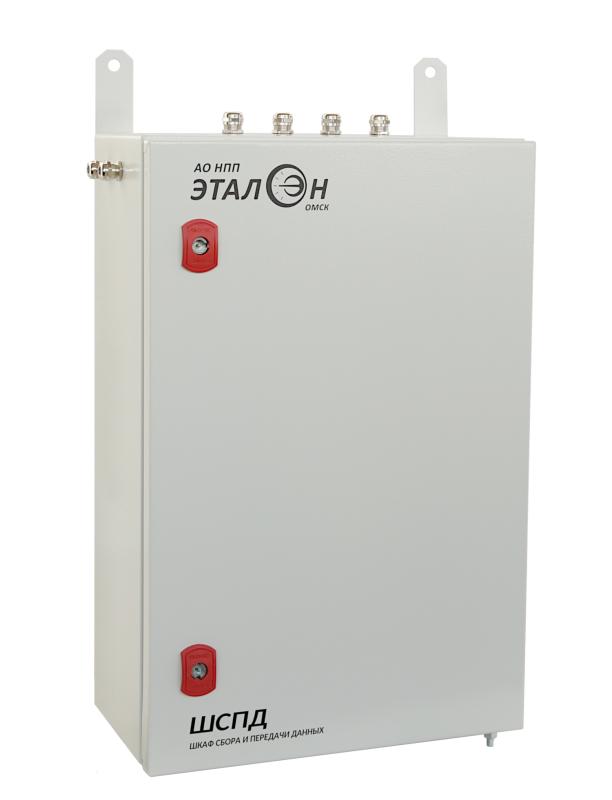

Шкаф сбора и передачи данных ШСПД предназначен для считывания данных измерений температуры с контроллеров цифровых датчиков стационарных типа СКЦД по интерфейсу RS-485 и логгеров цифровых датчиков типа ЛЦД по радиоканалу с заданной периодичностью и передачи данных на сервер с последующей обработкой на персональном компьютере (далее – ПК) с помощью программного обеспечения «ГеоМет».

КРАТКОЕ ОПИСАНИЕ:

ШСПД с заданным интервалом собирает данные измерений со всех СКЦД, подключенных по интерфейсу RS-485 и логгеров по радиоканалу, и передает их на единый сервер по Ethernet.

Доступ для работы с данными осуществляется только для зарегистрированных пользователей через программное обеспечение “ГеоМет”.

ШСПД относится к радиоэлектронным средствам (РЭС), не подлежащим регистрации (полоса радиочастот 433,075-434,79 МГц, мощность передатчика не более 10 мВт), согласно п. 22 Приложения к перечню РЭС, подлежащих регистрации Постановления Правительства РФ от 12.10.2004 г. № 539.

Передача данных потребителю может быть осуществлена по Ethernet или оптоволоконной сети на внешний сервер.

ШСПД имеет степень защиты от пыли и воды IP65 и оснащен термостатом для подогрева электроники для работы при отрицательных температурах окружающего воздуха до -60 °С.

Комплектность см. во вкладке "Пример записи о заказе".

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	ШСПД
Габаритные размеры (без соединительных кабелей и антенн), мм	730×420×215
Масса, кг, не более	25
Входное напряжение питания переменного тока, В	220±22
Частота сети, Гц	50±1
Максимальная потребляемая мощность, Вт	200
Количество каналов для подключения СКЦД	8
Номинальное выходное напряжение канала, В	24
Выходной ток одного канала, мА, не более	400
Период проведения измерений (настраиваемый), ч	от 1 до 99
Частота радиоканала (для опроса ЛЦД-1/100-РМ, ЛЦД-2-РМ), МГц	434
Мощность радиоканала (для опроса ЛЦД-1/100-РМ, ЛЦД-2-РМ), мВт	10
Проводной интерфейс (для опроса СКЦД)	RS-485
Передача данных на сервер	Ethernet, оптоволоконная сеть
Степень защиты от пыли и воды по ГОСТ 14254-2015	IP65
Устойчивость к вибрации по ГОСТ Р 52931-2008	L1
Группа исполнения по ГОСТ Р 52931	N2
Вид климатического исполнения по ГОСТ 15150	УХЛ 1
Рабочее значение температуры окружающего воздуха, ºС	от минус 20 до + 50
Рабочее значение температуры окруж. воздуха при включенном обогреве, ºС	от минус 60 до + 50
Значение относительной влажности при 35 ºС и более низких температурах без конденсации влаги, %	95
Средний срок службы, лет, не менее	5
Группа исполнения по ГОСТ Р 52931	Д3
ШСПД укомплектованы барьерами искрозащиты по линии связи RS-485 и линии питания 24 В

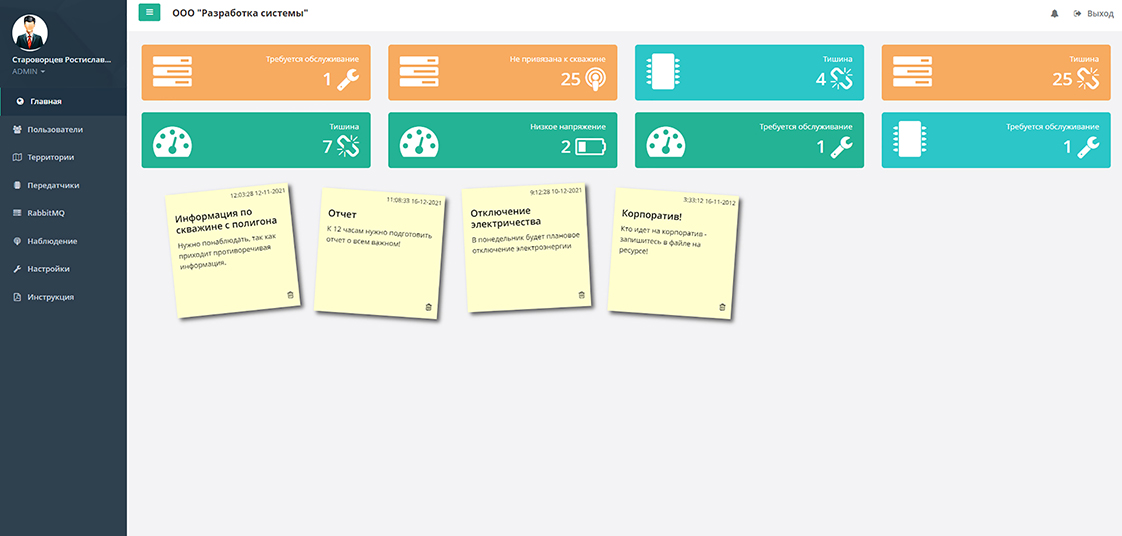

Программа сервиса сбора данных «ГеоМет»

Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

Руководство по эксплуатации на шкафы сбора и передачи данных ШСПД

ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:

Шкаф сбора и передачи данных ШСПД-Е-С-Н МКСН.405544.035 ТУ

Е - Исполнение шкафа;
С - Наличие встроенного сервера (при заявке);
Н - Наличие обогрева (при заявке).

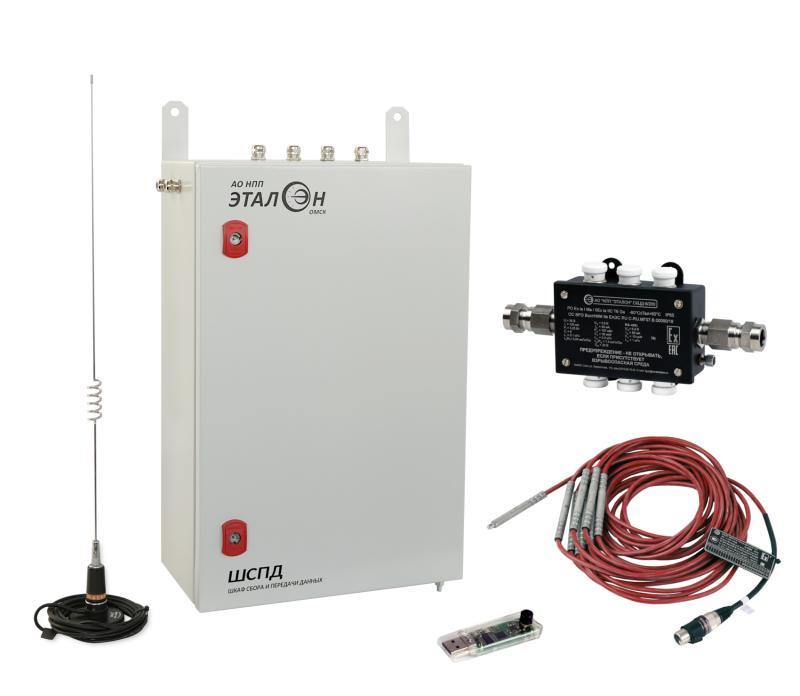

КОМПЛЕКТНОСТЬ	Кол-во
Шкаф сбора и передачи данных 1 шт. Сервер1)	1 шт.
Кабель USB – miniUSB	1 шт.
Патч-корд RJ-45	1 шт.
Антенна MR-K2-UHF (Lк , м)1) 2)	1 шт.
Шнур монтажный оптический (пигтейл) SC/UPC, 9/125мкм (SM, одномод), LSZH, 1,5м NTSS-PGT-SC/U-9-1,5	2 шт.
Гильза защиты сварного стыка КДЗС-40	2 шт.
Шнур оптический SM, SC/UPC-LC/UPC, 9/125, Duplex, LSZH, 1м NTSS-DPC-9-SC/U-LC/U-3.0-1	1 шт.
SFP-модуль двухволоконный SFG-L01-I, 1.25 Gbps, 1310 нм, SM, LC, IND, 10км	1 шт.
Программное обеспечение «BМservice» на CD-диске	1 экз.
Программное обеспечение «ГеоМет» 643.02566540.00033 на CD-диске или установлено на сервере	1 экз.
Руководство пользователя ПО «ГеоМет» на CD-диске или встроено в ПО «ГеоМет»	1 экз.
Руководство по эксплуатации МКСН.405544.035 РЭ	1 экз.
Паспорт МКСН.405544.035 ПС	1 экз.
Копии сертификатов соответствия на барьеры искрозащиты	1 экз.
1) Поставляется по отдельному заказу для вариантов исполнения ШСПД-E 2) Длина радиочастотного кабеля антенны (Lк , м) определяется при заказе
