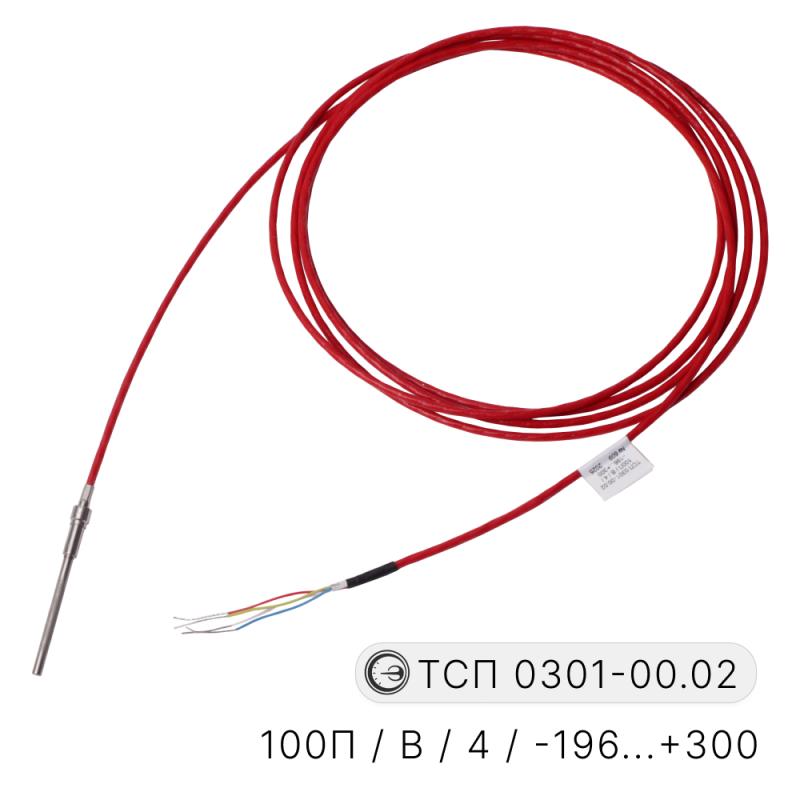

Термопреобразователи сопротивления платиновые ТСП 0301

Термопреобразователи сопротивления платиновые ТСП 0301

Отзывов: 0

Добавить отзыв
- ISO 9001:2015
Продукция внесена в реестр ГИСП. Номер реестровой записи
- ТСП 10714356
Цена и срок изготовления по запросу

| ТУ 4211-093-02566540-2011

Назначение

Платиновые термопреобразователи ТСП 0301 производства АО "НПП "Эталон" предназначены для измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру. Данная модель термопреобразователя выпускается с четырехпроводной схемой внутренних соединений. Это наиболее точный метод коммутации платиновых термометров сопротивления, исключающий влияние линии связи на результат измерения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	ТСП 0301
диапазон измеряемых температур, °C	-196 ...+400 *
номинальная статическая характеристика (НСХ)	100П
класс допуска	А, В
время термической реакции, с	5
степень защиты от пыли и воды	IP55
материал защитной арматуры	12Х18Н10Т
номинальное значение α, °Cˉ¹; (W₁₀₀)	0,00391
диапазон условных давлений, МПа	0,4
устойчивость к вибрации	N3
вид климатического исполнения	У2, Т2
масса, кг, не более	0,045-0,105
средняя наработка до отказа, ч, не менее	70 000
* см. таблицу конструктивных исполнений

Преимущества

Техническая стабильность и абсолютная точность. Сопротивление кабельных жил и их температурные колебания полностью игнорируются вторичным прибором. Вы получаете «чистое» значение температуры непосредственно с чувствительного элемента без математических поправок. Система невосприимчива к электромагнитным наводкам от двигателей на длинных трассах.
Снижение стоимости. Вам не потребуются затраты на периодическую перекалибровку системы и покупку нового кабеля при модернизации узла учета.

Класс допуска А		Класс допуска В
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ	Диапазон измеряемых температур, °С	КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ	Диапазон измеряемых температур, °С	l, мм	Рис.	Масса, кг, не более
-00.01	-100…+300	-00.02	-196…+300	50	1	0,045
-01.01		-01.02		60		0,047
-02.01		-02.02		80		0,050
-03.01		-03.02		100		0,053
-04.01	-100…+400	-04.02	-196…+400	120		0,056
-05.01		-05.02		160		0,062
-06.01		-06.02		200		0,068
-07.01		-07.02		250		0,073
-08.01		-08.02		320		0,80
-09.01		-09.02		50	2	0,070
-10.01		-10.02		60		0,072
-11.01		-11.02		80		0,075
-12.01		-12.02		100		0,078
-13.01		-13.02		120		0,081
-14.01		-14.02		160		0,087
-15.01		-15.02		200		0,093
-16.01		-16.02		250		0,098
-17.01		-17.02		320		0,105

Для реализации всех преимуществ данной схемы убедитесь, что используемые вами модули аналогового входа поддерживают 4-проводное подключение

Сертификат об утверждении типа средств измерений №50071-12. Описание типа Сертифицированы в Республике Казахстан № KZ.02.03.05314-2023/50071-12 Сертифицированы в Республике Беларусь № 15709 от 3.11.2022 г

Тип средства измерения зарегистрирован в Федеральном информационном фонде
по обеспечению единства измерений под № 50071-12

Пример записи при заказе:

для класса А: «ТСП 0301 - 05.01 - ТУ 4211-093-02566540-2011»
1 2 3

для класса В: «ТСП 0301 - 05.02 - ТУ 4211-093-02566540-2011»
1 2 3

1 - Наименование изделия
2 - Конструктивное исполнение

3 - Обозначение технических условий
